dit is de AMZ028W06-1S14MR – in feite is het een compacte alles-in-één eenheid die een HMI met touchscreen en een Mitsubishi-compatibele PLC combineert in één apparaat. Perfect voor krappe ruimtes.
Je krijgt een 2,8-inch kleuren-touchscreen aan de voorkant, en het werkt op 24V gelijkstroom. Onder de motorkap heeft hij een 32-bit industriële CPU, 8 digitale ingangen en 6 relaisuitgangen – allemaal volledig geïsoleerd voor de veiligheid.
Het is robuust gebouwd voor fabrieken: kan temperaturen van -10 graden tot 50 graden aan, is trillingvrij en verwerkt PLC-instructies in minder dan 0,6 microseconden. Oh, en het heeft zelfs een snelle teller die pulsen tot 60.000 keer per seconde kan volgen.
Programmeren is eenvoudig: gebruik Mitsubishi's GX Works-software voor de PLC-logica en hun HMIStudio-tool voor het ontwerpen van de touchscreen-interface. Wilt u het programma bijwerken? Plaats gewoon een SD-kaart.
Kortom: als u een ruimte-besparende, industriële-controller nodig heeft met een ingebouwd-display dat Mitsubishi PLC-code 'spreekt', dan is dit de oplossing.
1.Productkern:
- Model: AMZ028W06-1S14MR (en variant AMZ028W06-1S16MT).
- Type: PLC/HMI alles-in-één eenheid (Golden Seal alles-in-één).
- Scherm: 2,8-inch TFT LCD, resolutie 320x240, 65536 kleuren, helderheid 250 cd/m², resistieve aanraking.
- PLC-compatibiliteit:Compatibel met PLC-programmeersoftware uit de Mitsubishi FX1S-serie (GX Developer, GX Works2).
2.Hardwarespecificaties:
- CPU: 96 MHz M0.
- Geheugen: 16MByte SPI NOR Flash.
- Voeding:DC 24 V (nominaal vermogen: 2,2 W).
- Afmetingen:87,5 mm (B) x 76,5 mm (H) x 36,8 mm (D).
- Openingsgrootte: 79,5 mm x 68,5 mm.
- Gewicht: 200g (zonder klemmen).
3. I/O-mogelijkheden:
- Ingangen: 8 punten (X0-X7).
- Uitgangen:
- AMZ028W06-1S14MR: 6 relaisuitgangen (Y0-Y5).
- AMZ028W06-1S16MT: 8 transistoruitgangen (Y0-Y7).
- Hoge-snelheidsteller:
- 1 bi-directionele dubbele telingang.
- Kan pulsen opvangen tot 60 kHz (enkelfasig) / 30 kHz (2-fasig) / enz. (zie sectie 8).
- Specifieke tellers (C235-C255) toegewezen aan ingangen X0-X7.
- Totale totale frequentielimiet: 60 kHz.
- Hoge-pulsuitgangen (alleen modellen met transistoruitgang): 2 punten (Y0, Y1), tot 100 kHz.
4. PLC-prestaties:
- Programmacapaciteit: 2000 stappen (EEPROM, niet-vluchtig).
- Verwerkingssnelheid: Basisinstructies 0,55~0,7μs.
- Geheugenelementen:
- Hulprelais: M0-M511 (algemeen, vasthoudend, speciaal).
- Gegevensregisters: D0-D255 (algemeen, vasthoudend, speciaal).
- Timers: 100 ms (T0-T62), 10 ms (T32-T62 als M8028 AAN), 1 ms (T63).
- Tellers: 16-bit incrementeel (C0-C31), 32-bit hoge snelheid bidirectioneel (C235-C255).
- Staten, wijzers, enz.
- Instructies: Ondersteunt een breed scala, waaronder CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID, enz. (Zie sectie 9).
5. Belangrijkste kenmerken:
- PLC en HMI geïntegreerd in één compacte unit.
- Logische besturingsfunctionaliteit.
- Ondersteunt SD-kaart voor het downloaden van configuratieprogramma's.
- Volledig opto-geïsoleerde I/O.
- 32-bit CPU van industriële kwaliteit, geschikt voor omgevingen met hoge EMI.
- Power- ingedrukt houden voor specifieke registers (M, C, T, D).
- Real-Real{0}}klok (RTC) ingebouwd-(batterij vereist voor klok).
- Montage: Twee boven- en twee ondersteunen.
6. HMI-ontwikkeling:
- Software:HMIStudio (volledige Chinese bewerkingssoftware).
- Mogelijkheden: Rijke grafische bewerking (lettertypen, afbeeldingen, dynamische afbeeldingen), breed scala aan bedieningselementen (knoppen, indicatoren, numerieke invoer/displays, grafieken, diagrammen, alarmen, recepten, streepjescodes, enz.), meer-talenondersteuning, datalogging, macro-instructies, online/offline simulatie.
- Protocollen: Ondersteunt de communicatie met diverse PLC’s (Mitsubishi, Siemens, Omron, Delta, Modbus, etc.).
7. Omgevingsspecificaties:
- Bedrijfstemperatuur:-10 graden ~ 50 graden.
- Opslagtemperatuur:-20 graden ~ 70 graden.
- Vochtigheid: 10~90% RH (niet-condenserend).
- Trilling: 10-25 Hz (X,Y,Z richtingen, 2g/30 min).
- Koeling: Natuurlijke lucht-gekoeld.
8. Elektrische interface (aansluitblokken):

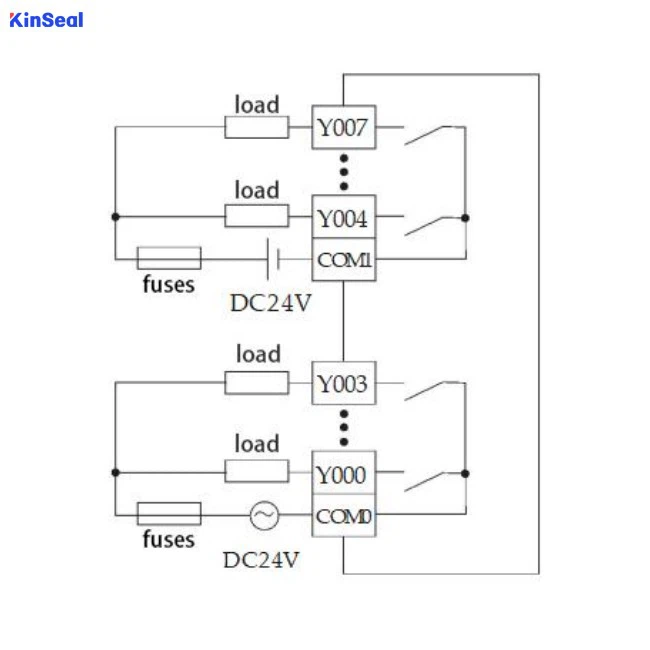

- Gedefinieerde bedrading voor ingangen (24V, 0V, X0-X7) en uitgangen (gemeenschappelijke CO/C1, Y0-Y5/Y7). Relaisuitgang (MR) maakt gebruik van droge contacten. Transistoruitgang (MT) is van het NPN-type. (Zie paragrafen 7.1 en 7.2 voor de exacte terminalindelingen).
Belangrijkste hoogtepunten in gesprek gebracht:
✅ Alles-in-één HMI+PLC
✅ Mitsubishi FX1S compatibel
✅ 8 ingangen / 6 relaisuitgangen
✅ 2,8" touchscreen
✅ Industriële duurzaamheid (-10 graden ~50 graden)
✅ Plug-en-SD-kaartupdates af
